Данную автоматику можно отнести к новому поколению средств для дистилляции и ректификации, и теперь ещё проще винокуру получать товарный спирт и СС.
После сбора установки и подключения автоматики остаётся только включить кнопку старта.
Куб нагревается на полной мощности до рабочей температуры, потом переходит на номинальную. Включается вода охлаждения, и процесс идёт. Когда доходит до температуры выключения (традиционно 98С), нагрев прекращается и через две минуты вода выключается.
Для режима ректификации также собирается установка, подключается автоматика и нажимается кнопка старта.
Ёмкость для приёма голов через несколько часов заменяется на основную ёмкость продуктов, и после нажима кнопки старт начинается отбор тела.
Ещё через несколько часов автоматически заканчивается процесс, в кубе остаются хвосты, а в ёмкости находится товарный чистый спирт.

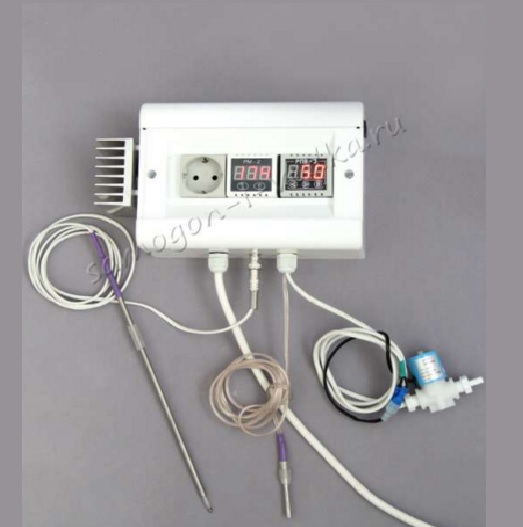

Блок, контролирующий режимы нагрева и управляющий отбором спирта, модели БКУ-06:
- поддерживает заранее заданную оператором величину мощности, подаваемую на ТЭНы куба, в течение процессов ректификации или дистилляции;
- автоматически изменяет мощность с предельной (с разгона) на технологическую номинальную мощность, которую задаёт оператор при ректификации или дистилляции спирта;
- измеряет и проводит индикацию температуры в произвольном месте оборудования ( в дефлегматоре, кубе, 1/2 колонны и т.д.);
- управляет отбором спирта, учитывая результаты термометрических показаний.
Методами управления осуществляют:
А) плавную электронную регулировку отбора спирта при помощи ШИМ управления клапаном отбора.
Б) метод старта \ стопа, не допускающий хвостовые фракции в отбор, когда завершается ректификация.
- проводит индикацию, показывающую величину отбора спирта, проценты от нуля (работает на себя) до 100 (происходит слив из колонны полный), дискретность регулирования составляет один процент;
- автоматически останавливается отбор голов, когда наполняется приемная ёмкость (объёма голов, заранее заданного), и автоматически переходит на отбор тела, когда сменяется ёмкость;
- управляется окончание процесса дистилляции, как только достигается задаваемая оператором максимальная температура куба или температура спиртовых паров в дистилляторе.
После окончания процесса нагрев куба выключается, потом (через пару минут) охлаждение выключается.
- управляется окончание процесса ректификации, как только достигается задаваемый оператором максимальный простой системы, когда не происходит отбор спирта или достигается минимальная величина этого отбора.
Нагрев куба выключается, когда оканчивается процесс и через две минуты отключается охлаждение.
Блок модели БКУ – 06 характеризуется:
- питанием блок от электрической сети в 220В, 50Гц, отклонение от номинала составляет не больше 10 процентов;
- предельным суммарным током посредством блока автоматики в 16А;
- номинальной мощностью ТЭНов, подключённых к блоку регулятора, в 3000Вт;
- максимальным током в цепи нагрузки для регулятора мощности в 16А, и это соответствует мощности в 3500Вт;
- диапазоном задания напряжения, которое поступает на нагрузку, в 35 - 255 Вольт (если повышенное напряжение сети или есть уровень значения сетевого напряжения);
- стабильностью поддержания данного напряжения плюс-минус один Вольт;
- числом каналов для определения уровня жидкости (спирт, вода, СС) – одним каналом;
- числом каналов для измерения температуры – одним каналом;
- количеством датчиков для изменения температуры – одним;
- диапазоном регулируемых и измеряемых температур - -55 - +125 С;
- разрешающей способностью регулирования и измерения: -55 - -10 и +100 - +125 С - 1 градус С -9,9 - +99,9 - 0,1 градус С;
- точностью измерения температуры. DS18B20 является прибором высокой точности, имеющим калибровку завода;
- ценой младшего индицируемого разряда в 0,1С;
- клапаном системы стоп \ старта с одним нормально закрытым клапаном;
- количеством каналов, чтобы управлять клапан отбора – в наличии один, цепь в 220В;
-током нагрузки клапана с цепью питания в 220В – до тысячи мА;
- режимом регулировки отбора – медленным ШИМом открытия клапана, периодом в 8 секунд. За этот период целиком закрыто – нулевой отбор спирта. Если состояние клапана «открыто полностью», величину отбора определяют дросселем, установленным в клапане и высотой над клапаном столба спирта. Если клапан устанавливается в непосредственной близи от дефлегматора и штатного дросселя – предельный отбор приблизительно 2500 мл в час;
- количеством каналов управления подачей воды (системами автономного охлаждения) – одним, цепь в 220В;
-током нагрузки клапана для подачи воды по цепи питания в 220В – до 3А;
- автоматическим управлением режимом работы клапана;
- пластмассовым корпусом прибора, не поддерживающим горения;
- длиной сетевого шнура не меньше полутора метров;
- температурой нагрева внешнего радиатора не больше 65С.
В составе комплекта:
- автоматический блок;
- температурный датчик;
- датчик наполнения спирта;
- устройство, контролирующее наполнение ёмкости для голов ( или пробка);
- клапан для отбора.
Можно также дополнительно приобрести:
- аварийный проходной температурный датчик 06/07;
- регулятор подачи воды, оснащённый электроклапаном \ переходник.
